Bézier曲线
1. 曲线的表示
1.1. 隐式表示

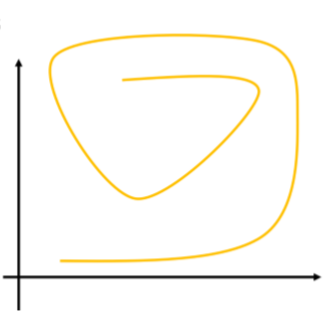

曲线隐式表示为\(f(x,y)=0\)，该方法有诸多局限性：
- 对于同一个\(x\)横坐标值对应多个纵坐标值
- 存在一些位置，导数\(\dfrac{\mathrm dy}{\mathrm dx}\)没有定义
- 关于轴变换非不变
1.2. 参数表示
曲线参数表示为\(c(t)=(x(t),y(t))\)
- 求值方便
- 参数\(t\)可作为时间进行插值
- 曲线可以理解为运动粒子的运动轨迹跟踪
2. 曲线建模举例
2.1. 用幂函数基进行建模

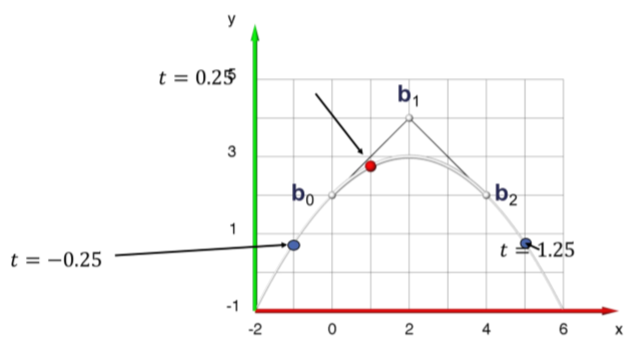

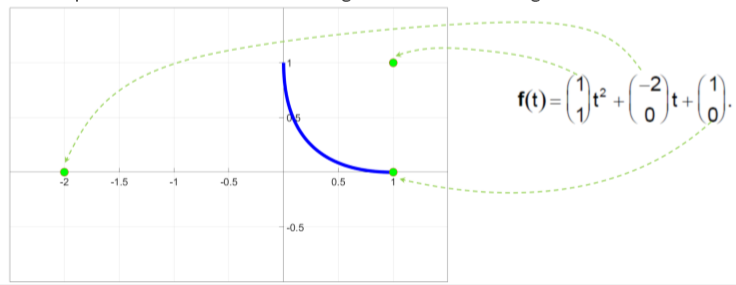

以抛物线\(\pmb f(t)=\pmb at^2+\pmb bt+\pmb c\)为例
- 幂函数基的系数缺少直觉上的几何意义
2.2. 一种改进的画法
其中，
- \(\pmb b_0^1=(1-t)\pmb b_0+t\pmb b_1\)
- \(\pmb b_1^1=(1-t)\pmb b_1+t\pmb b_2\)

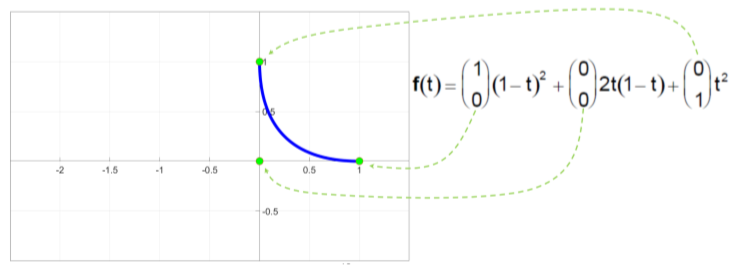

以之前的例子 $$ \pmb f(t)=\begin{pmatrix}1\\1\end{pmatrix}t^2+\begin{pmatrix}-2\\0\end{pmatrix}t+\begin{pmatrix}1\\0\end{pmatrix} $$ 转为上述形式： $$ \pmb f(t)=\begin{pmatrix}1\\0\end{pmatrix}(1-t)^2+\begin{pmatrix}0\\0\end{pmatrix}2t(1-t)+\begin{pmatrix}0\\1\end{pmatrix}t^2 $$ 在图上表示为
- 各系数均有相应的几何意义
- 更多直觉上的曲线操作

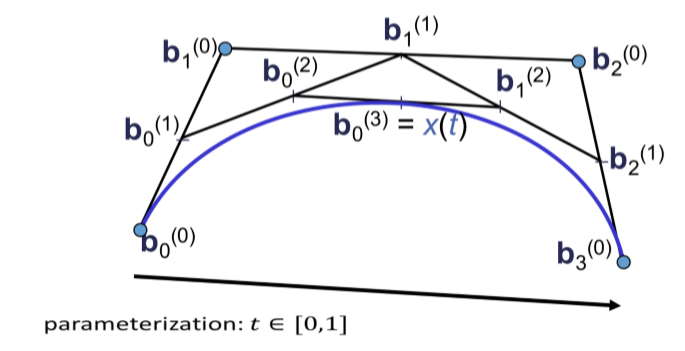

对于四个控制点，同样有： $$ \begin{matrix} \pmb p_0^0(t)=\pmb p_0,&\pmb p_1^0(t)=\pmb p_1,&\pmb p_2^0(t)=\pmb p_2,&\pmb p_3^0(t)=\pmb p_3 \end{matrix} $$ 第一次迭代： $$ \begin{align} \pmb p_0^1&=(1-t)\pmb p_0+t\pmb p_1\\ \pmb p_1^1&=(1-t)\pmb p_1+t\pmb p_2\\ \pmb p_2^1&=(1-t)\pmb p_2+t\pmb p_3 \end{align} $$ 第二次迭代： $$ \begin{align} \pmb p_0^2=(1-t)^2\pmb p_0+2t(1-t)\pmb p_1+t^2\pmb p_2\\ \pmb p_1^2=(1-t)^2\pmb p_1+2t(1-t)\pmb p_2+t^2\pmb p_3\\ \end{align} $$ 最终得到的曲线方程： $$ \pmb c(t)=(1-t)^3\pmb p_0+3t(1-t)^2\pmb p_1+3t^2(1-t)\pmb p_2+t^3\pmb p_3 $$
3. De Casteljau算法

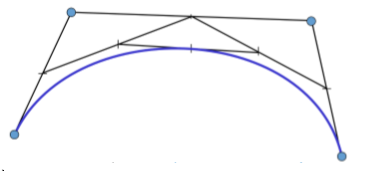

3.1. 动机
- 对给定\(t\)计算\(\pmb x(t)\)
- 按比例\(t:(1-t)\)平分控制多边形
- 用线连接新点（相邻线段）
- 用相同比例进行插值
- 迭代，直到只剩下一个点
3.2. 算法描述
-
输入点：\(\pmb b_0,\pmb b_1,\cdots,\pmb b_n\in\mathbb R^3\)
-
输出曲线：\(\pmb x(t),t\in [0,1]\)
-
对给定\(t\)进行点\(\pmb x(t)\)的几何构造
\[ \begin{align} \pmb b_i^0(t)&=\pmb b_i,\ \ \ \ i=0,\cdots,n\\\\ \pmb b_i^r(t)&=(1-t)\pmb b_i^{r-1}(t)+t\pmb b_{i+1}^{r-1}(t)\\\\ r=&1,\cdots,n\ \ \ \ i=0,\cdots,n-r \end{align} \] -
最后，\(\pmb b_0^n(t)\)为所找的曲线点\(\pmb x(t)\)在参数值\(t\)的取值

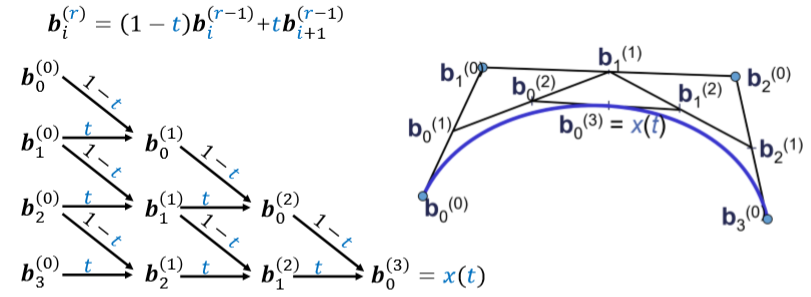

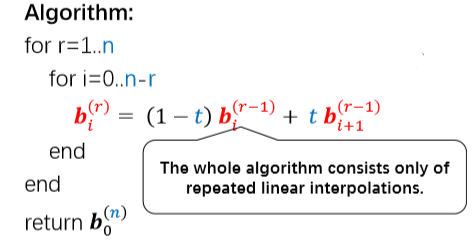

所有系数可写为下三角矩阵： $$ \begin{matrix} \pmb b_0=\pmb b_0^0\\ \pmb b_1=\pmb b_1^0&\pmb b_0^1\\ \pmb b_2=\pmb b_2^0&\pmb b_1^1&\pmb b_0^2\\ \pmb b_3=\pmb b_3^0&\pmb b_2^1&\pmb b_1^2&\pmb b_0^3\\ \vdots&\vdots&\vdots&\ddots&\ddots\\ \pmb b_{n-1}=\pmb b_{n-1}^0&\pmb b_{n-2}^1&\cdots&\cdots&\cdots&\pmb b_0^{n-1}\\ \pmb b_n=\pmb b_n^0&\pmb b_{n-1}^1&\cdots&\cdots&\cdots&\pmb b_1^{n-1}&\pmb b_0^n=\pmb x(t) \end{matrix} $$ 伪代码：
3.3. De Casteljau算法性质
-
包含点\(\pmb b_0,\cdots,\pmb b_n\)的多边形称为Bézier多边形
-
点\(\pmb b_i\)称为Bézier点（控制点）
-
由Bézier点\(\pmb b_0,\cdots,\pmb b_n\)和De Casteljau算法所定义的曲线称为Bézier曲线
-
De Casteljau算法是数值稳定的，因为只使用了凸组合
-
De Casteljau算法复杂度
- 时间复杂度\(O(n^2)\)
- 空间复杂度\(O(n)\)
- 其中\(n\)为Bézier点的数量
-
Bézier曲线的性质
-
给定Bézier点\(\pmb b_0,\cdots,\pmb b_n\)和Bézier曲线\(\pmb x(t)\)
-
Bézier曲线是\(n\)阶多项式曲线
-
端点\(\pmb x(0)=\pmb b_0,\pmb x(1)=\pmb b_n\)插值，其余的Bézier点仅仅是大致的近似值
-
凸包性质：
- Bézier曲线完全在其Bézier多边形的凸包内部
-
变化减少
- 没有直线与Bézier曲线的交点比Bézier多边形多
-
Bézier点的影响：全局但伪局部
- 全局：移动Bézier点会改变整个曲线的形状
- 伪局部：点\(\pmb b_i\)对\(x(t)\)在\(t=\dfrac{i}{n}\)有最大的影响
-
仿射不变性
- Bézier曲线和Bézier多边形在仿射变换下不变
-
仿射参数变换不变性
-
对称性
- 以下两条Bézier曲线重合，它们仅在相反的方向上移动：
\[ \begin{matrix} \pmb x(t)=[\pmb b_0,\cdots,\pmb b_n]& \pmb x'(t)=[\pmb b_n,\cdots,\pmb b_0] \end{matrix} \] -
线性精确
- 当\(\pmb b_0,\cdots,\pmb b_n\)共线时，Bézier曲线为线段
-
重心组合下的不变性
-
4. Bézier曲线
Bézier曲线表示为基函数组合： $$ \pmb x(t)=\sum\limits_{i=0}^n\pmb B_i^n(t)\cdot b_i $$
4.1. 期望特性
- 对基底的要求：
- 良好性质的曲线
- 光滑的基函数
- 局部控制（或者至少半局部）
- 紧致的基函数
- 仿射不变性
- 对控制点或曲线进行仿射变换\(\pmb x=A\pmb x+b\)应该有相同的效果
- 例如：旋转、平移
- 否则交互式编辑曲线将非常困难
- 凸包性质
- 曲线处于其控制点的凸包内
- 至少能够避免奇怪的震荡
- 优点
- 计算优势（递归相交测试）
- 更多可预测的行为
- 良好性质的曲线
4.2. 仿射不变性
- 仿射变换：\(\pmb x\rightarrow A\pmb x+\pmb b\)
4.2.1. 线性不变性
Bézier曲线的线性不变性是显然的，Bézier曲线表示为基函数的线性组合： $$ \pmb f(t)=\sum\limits_{i=1}^nb_i(t)\pmb p_i=\sum\limits_{i=1}^nb_i(t)\begin{pmatrix} p_i^{(x)}\\p_i^{(y)}\\p_i^{(z)} \end{pmatrix} $$ 因此 $$ A(\pmb f(t))=A\Big(\sum\limits_{i=1}^nb_i(t)\pmb p_i \Big)=\sum\limits_{i=1}^nb_i(t)(A\pmb p_i) $$
4.2.2. 平移不变性
- 为了满足平移不变性，基函数的和应恒为1
- 这也称为"partition of unity property"，单位划分性质
- \(\pmb b_i\)是控制点\(\pmb p_i\)的“仿射组合”
- 该性质对建模非常重要
4.3. 凸包性质
-
凸组合
-
点集\(\{\pmb p_1,\cdots,\pmb p_n\}\)的一个凸组合为如下形式
\[ \sum\limits_{i=1}^n\lambda_i\pmb p_i\ \mathrm{with}\sum\limits_{i=1}^n\lambda_i=1\ \mathrm{and}\ \forall i=1,\cdots,n:0\leq\lambda_i\leq 1 \] -
所有允许的凸组合的集合形成点集的凸包
- 凸包是包含所有点集\(\{\pmb p_1,\cdots,\pmb p_n\}\)以及集合中两个元素之间的每条完整连线的最小集合
-
-
相应地
-
如果我们有性质：
\[ \forall t\in\Omega:\sum\limits_{i=1}^nb_i(t)=1\ \mathbb {and}\ \forall t\in\Omega,\forall i:b_i(t)\geq 0 \]所构造地曲线/曲面将满足：
- 仿射不变性（平移，线性映射）
- 限制在控制点的凸包中
-
推论：曲线将有linear precision（线性精确）
- 当所有控制点共线时，曲线为直线段
- 具有平面控制点的曲面也将是平面
-
-
凸包性质在实践中十分有用
- 避免不良震荡
- 被限制在凸包内，不像多项式插值
- 线性精确性质比较直观（用户友好）
- 可用于快速范围检查
- 相交测试可以先对凸包进行，然后再对物体进行
- 递归相交算法与细分规则结合使用
- 避免不良震荡
4.4. Bézier曲线的多项式描述
-
给定\((n+1)\)个控制点\(\pmb b_0,\cdots,\pmb b_n\)
-
目标：Bézier曲线\(\pmb x(t)\)，其中\(t\in[0,1]\)
-
定义\(n+1\)个基函数，通过其线性组合来描述一个Bézier曲线
\[ B_0^n(t),\cdots,B_n^n(t)\ \mathbb{over}\ [0,1] \]\[ \pmb x(t)=\sum\limits_{i=0}^nB_i^n(t)\cdot\pmb b_i \]
4.4.1. Bernstein基函数
Bernstein基函数：\(B=\{B_0^{(n)},B_1^{(n)},\cdots,B_n^{(n)} \}\)
-
\(n\)次Bernstein基函数
\[ B_i^{(n)}(t)=\begin{pmatrix}n\\\\ i\end{pmatrix} t^i(1-t)^{n-i} \]其中，二项式系数

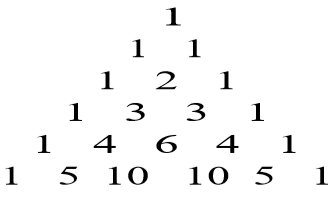

\[ \begin{pmatrix}n\\\\i\end{pmatrix}= \begin{cases} \dfrac{n!}{(n-i)!!}&\mathrm {for}\ 0\leq i\leq n\\\\ 0&\mathrm{otherwise} \end{cases} \]杨氏三角：

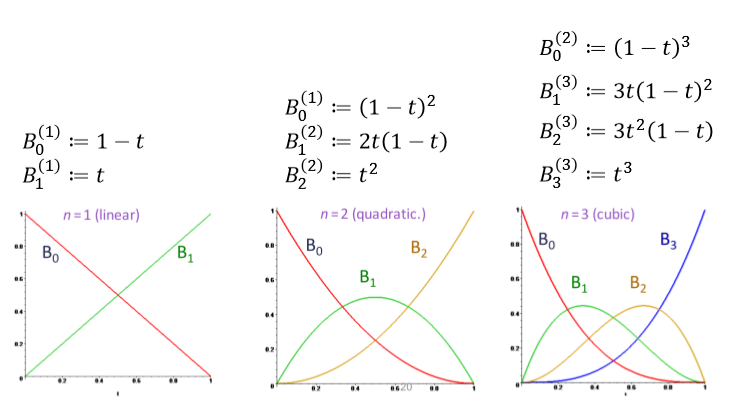

前三组Bernstein基函数
4.4.2. Bernstein基函数的性质
光滑性
基函数为\(n\)次多项式——显然光滑
局部控制
每个基函数\(B_i^{(n)}\)在\(t=\dfrac{i}{n}\)处取最大值——对该处有最大影响
凸包性质和仿射不变性
组合数的性质：
递归计算特性
对称性
非负性 $$ B_i^{(n)}(t)\geq 0\ \mathrm{for}\ t\in[0,\cdots,1] $$
导数
4.5. Bézier曲线的性质
4.5.1. 前面提到过的性质：
-
仿射不变性
-
凸包性质
-
控制点影响性
4.5.2. 导数性质
对于\(t\in[0,1]\)，有
$$ \pmb f(t)=\sum\limits_{i=0}^{n-1}\begin{pmatrix}n\\i\end{pmatrix}t^i(1-t)^{n-i}\pmb p_i\\ \Rightarrow \pmb f(0)=\pmb p_0\ \ \ \ \pmb f(1)=\pmb p_1 $$ 一阶导数
以此类推，对于边界点\(\{0,1\}\)，有
对于一阶导数，还有： $$ \begin{align} \pmb f'(t)&=\sum_{i=0}^n\dfrac{\mathrm d}{\mathrm dt}B_i^{(n)}(t)\pmb p_i\\ &=n\sum_{i=0}^n\Big(B_{i-1}^{(n-1)}(t)-B_i^{(n-1)}(t) \Big)\pmb p_i\\ &=n\sum_{i=0}^nB_{i-1}^{(n-1)}(t)\pmb p_i-n\sum_{i=0}^nB_i^{(n-1)}(t)\pmb p_i\\ &=n\sum_{i=-1}^{n-1}B_i^{(n-1)}(t)\pmb p_{i+1}-n\sum\limits_{i=0}^nB_i^{(n-1)}(t)\pmb p_i\\ &=n\sum_{i=0}^{n-1}B_i^{(n-1)}(t)\pmb p_{i+1}-n\sum\limits_{i=0}^{n-1}B_i^{(n-1)}(t)\pmb p_i\\ &=n\sum\limits_{i=0}^{n-1}B_i^{(n-1)}(t)(\pmb p_{i+1}-\pmb p_i) \end{align} $$ 高阶导数： $$ \pmb f^{[r]}(t)=\dfrac{n!}{(n-r)!}\sum\limits_{i=0}^{n-r}B_i^{(n-r)}(t)\cdot\Delta^r\pmb p_i $$
4.6. Bézier曲线升阶（Degree Evaluation）
-
给定：\(\pmb b_0,\cdots,\pmb b_n\rightarrow \pmb x(t)\)
-
目标：\(\overline{\pmb b}_0,\cdots,\overline{\pmb b_n},\overline{\pmb b}_{n+1}\rightarrow \overline{\pmb x}(t)\ \mathrm{with}\ \pmb x=\overline{\pmb x}\)
-
解决方法：
\[ \begin{align} \overline{\pmb b}_0&=\pmb b_0\\\\ \overline{\pmb b}_{n+1}&=\pmb b_n\\\\ \overline{\pmb b}_j&=\dfrac{j}{n+1}\pmb b_{j-1}+\Big(1-\dfrac{j}{n+1}\Big)\pmb b_j\ \mathrm{for}\ j=1,\cdots,n \end{align} \] -
证明：
考虑
\[ \begin{align} (1-t)B_i^n(t)&=(1-t)\begin{pmatrix}n\\\\i\end{pmatrix} (1-t)^{n-i}t^i\\\\ &=\begin{pmatrix}n\\\\i\end{pmatrix}(1-t)^{n+1-i}t^i\\\\ &=\dfrac{n+1-i}{n+1}\begin{pmatrix}n+1\\\\i\end{pmatrix}(1-t)^{n+1-i}t^i\\\\ &=\dfrac{n+1-i}{n+1}B_i^{n+1}(t) \end{align} \]类似地，
\[ tB_i^n(t)=\dfrac{i+1}{n+1}B_i^{n+1}(t) \]从而有：
\[ \begin{align} \pmb f(t)&=[(1-t)+t]\pmb f(t)\\\\ &=[(1-t)+t]\sum\limits_{i=0}^nB_i^n(t)\pmb P_i\\\\ &=\sum\limits_{i=0}^n\Big[(1-t)B_i^n(t)+tB_i^n(t)\Big]\pmb P_i\\\\ &=\sum\limits_{i=0}^n\Bigg[\dfrac{n+1-i}{n+1}B_i^{n+1}(t)+\dfrac{i+1}{n+1}B_{i+1}^{n+1}(t) \Bigg]\pmb P_i\\\\ &=\sum\limits_{i=0}^n\dfrac{n+1-i}{n+1}B_i^{n+1}(t)\pmb P_i+\sum\limits_{i=0}^n\dfrac{i+1}{n+1}B_{i+1}^{n+1}(t) \pmb P_i\\\\ &=\sum\limits_{i=0}^n\dfrac{n+1-i}{n+1}B_i^{n+1}(t)\pmb P_i+\sum\limits_{i=1}^n\dfrac{i}{n+1}B_{i}^{n+1}(t) \pmb P_{i-1}\\\\ &=\sum\limits_{i=0}^{n+1}\dfrac{n+1-i}{n+1}B_i^{n+1}(t)\pmb P_i+\sum\limits_{i=0}^n\dfrac{i}{n+1}B_{i}^{n+1}(t) \pmb P_{i-1}\\\\ &=\sum\limits_{i=0}^{n+1}B_i^{n+1}(t)\Bigg[\dfrac{n+1-i}{n+1}\pmb P_i+\dfrac{i}{n+1}\pmb P_{i-1} \Bigg] \end{align} \]

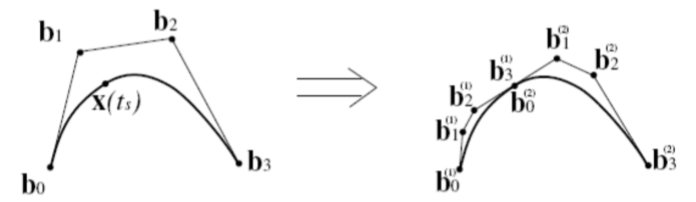

4.7. 细分
-
给定
\[ \pmb b_0,\cdots,\pmb b_n\rightarrow \pmb x(t),t\in[0,1] \] -
目标
\[ \pmb b_0^{(1)},\cdots,\pmb b_n^{(1)}\rightarrow \pmb x^{(1)}(t)\\\\ \pmb b_0^{(2)},\cdots,\pmb b_n^{(2)}\rightarrow \pmb x^{(2)}(t)\\\\ \\\\ \mathrm{with}\quad \pmb x=\pmb x^{(1)}\cup\pmb x^{(2)} \] -
解决方法
$$
\pmb b_i^{(1)}=\pmb b_0^i,\pmb b_i^{(2)}=\pmb b_0^{n-i}\ \mathrm{for}\ i=0,\cdots,n
$$
4.8. 曲线范围
4.9. 矩阵实现
三次Bézier曲线
矩阵形式表示：
导数的矩阵表示：
